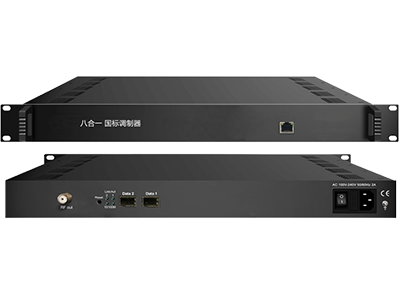

八路国标调制器

ZR-DX-MOD-1024N-DTMB

8路IP复用加扰DTMB调制器是最新一代的具有高集成高性能复用加扰DTMB调制器一体机。该设备支持2个DATA数据口（SFP）输入，支持1024路IP输入（每个DATA口最多只能达到512）；该设备支持8路DTMB载波输出、支持8路IP输出。该设备具有高集成度、高性能、低成本的特点，非常适合新一代国标电视播出系统。

产品介绍

通过多年努力，中瑞已实现视频会议、应急广播的完整科研、生产、测试能力。

产品特点产品参数推荐配件应用领域

2路DATA输入, SFP接口

2路DATA输入, SFP接口
支持8通道复用加扰

支持8通道复用加扰
支持单载波

支持DTMB GB20600-2006调制标准,仅支持单载波
1024个IP

1024个IP输入（每个DATA口最多只能达到512路），UDP/RTP协议，IGMP V2/V3，MPTS或SPTS

产品参数

ZR-DX-MOD-1024N-DTMB详细参数

成都中瑞科技有限公司

输入

IP输入 1024路IP输入SPTS/MPTS（每个DATA口最多只能达到512路）
输入接口 2个DATA输入，SFP接头
传输协议 UDP/RTP，支持IGMP V2/V3
型号

产品型号 ZR-DX-MOD-1024N-DTMB
产品名称八路国标调制器
射频输出

接头 1个RF输出接口,75Ω阻抗
频率范围 50~900MHz，1kHz步进
输出电平 -20dBm~10dBm，0.5dB步进
MER ≥40dB
IP输出

接头 2个DATA输出，SFP接头
IP输出 8路IP输出
输出格式 UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS
复用

输入通道 1024路SPTS/MPTS（每个DATA口最多只能达到512路）
输出通道 8路
功能 PID再映射(自动、手动均可) PCR精确调整自动生成PSI／SI表
加扰

同密CA数 4(最多)
加扰标准 ETSI 101 197，ETSI 103 197
连接形式本地或远程连接
调制

调制通道
8通道
调制标准
GB20600-2006
调制星座
4、16、32、64QAM
系统

支持基于Web的NMS管理
其他

温度
0~45℃(运行),-20~80℃(储存)
工作湿度
10%~90%（无冷凝）
产品尺寸
630mm×440mm×44.5mm
产品重量
约3.8KG
