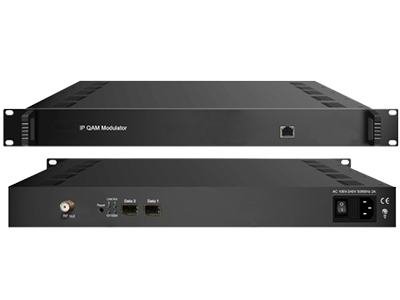

• 多路IP QAM调制器

    ZR-DX-MOD-1024N-QAM

     16路IP复用加扰QAM调制器是中瑞科技最新一代的具有高集成高性能复用加扰QAM调制器一体机。该设备支持2个DATA数据口(SFP)输入,支持1024路IP输入(每个DATA口最多只能达到512);该设备支持16路载波输出、支持16路IP输出。

        该设备具有高集成度、高性能、低成本的特点,非常适合新一代有线电视播出系统。


产品介绍
通过多年努力,中瑞已实现视频会议、应急广播的完整科研、生产、测试能力。
  • ​2路DATA输入

    2路DATA输入, SFP接口

  • 支持16通道复用加扰

    支持16通道复用加扰

  • 支持J.83A(DVB-C)/J.83B调制标准

    支持J.83A(DVB-C)/J.83B调制标准

  • 1024个IP输入

    1024个IP输入(每个DATA口最多只能达到512路),UDP/RTP/RTSP协议,IGMP V2/V3,MPTS或SPTS

  • 支持16个载波输出

    支持16个载波输出,最大带宽192MHz(邻频、隔频均可),电平120dbμV

  • ​支持16路IP输出

    支持16路IP输出,UDP/RTP/RTSP协议

  • 基于Web的NMS管理

    支持基于Web的NMS管理

产品参数
ZR-DX-MOD-1024N-QAM详细参数
成都中瑞科技有限公司
  • 型号
    产品型号ZR-DX-MOD-1024N-QAM
    产品名称多路IP QAM调制器
  • 输入
    IP输入1024路IP输入SPTS/MPTS(每个DATA口最多只能达到512路)
    输入接口2个DATA输入,SFP接头
    传输协议UDP/RTP/RTSP,支持IGMP V2/V3
  • 射频输出
    接头1个RF输出接口,75Ω阻抗
    频率范围36~960MHz,1kHz步进
    输出电平-20dBm~10dBm,0.5dB步进
    MER≥40dB


  • IP输出
    接头2个DATA输出,SFP接头
    IP输出16路IP输出
    输出格式UDP/RTP/RTSP,IGMP V2/V3,MPTS或SPTS


  • 复用
    输入通道1024路SPTS/MPTS(每个DATA口最多只能达到512路)
    输出通道16路
    功能PID再映射(自动、手动均可)
    PCR精确调整
    自动生成PSI/SI表


  • 加扰
    同密CA数4(最多)
    加扰标准ETSI 101 197,ETSI 103 197
    连接形式本地或远程连接


  • 调制
    QAM通道16通道
    调制标准EN300 429/ITU-T J.83A/B
    符号率5.0~7.0Msps,1ksps步进
    调制星座16、32、64、128、256QAM
     FECRS(204, 188)


  • 系统
    系统支持基于Web的NMS管理


  • 其他
    温度0~45℃(运行),-20~80℃(储存)
    工作湿度10%~90%(无冷凝)
    产品尺寸630mm×440mm×44.5mm
    产品重量约3.8KG
    电源AC 100V~240V,50/60Hz,功耗<30W
